Anwendungen:
» In Haus und Garten:

   • öffnen Sie Eingangs- und Gartentür aus jeder Position im Haus

   • öffnen Sie Ihre Gartentür von außen ohne Schlüssel (z.B. Müllabfuhr)

   • Türöffnen direkt aus der Küche, Waschküche, Hobbyraum etc.

»  Hilfe für Gehbehinderte, Pflegebedürftige und Pflegekräfte:

   • Türöffnen auf Knopfdruck aus jeder Position in der Wohnung
      ohne aufzustehen sogar mobil aus Rollstuhl oder Rollator

Hinweis: Bei Wohnhäusern schließen Sie das Modul am Türöffner-Taster in der Wohnung an, der sonst die Eingangstüre öffnet und der funktionsfähig sein muss.

So arbeitet das Funkmodul:

Das Türöffner-Modul betätigt Ihren elektrischen Türöffner durch Drücken der "EIN"-Taste eines Funk-Senders,
und zwar solange, bis wieder losgelassen wird
(max. 5 Sek., stabile Funkverbindung erforderlich, Einstellung "Tast")
bzw. bei EIN/AUS-Sendern bis wieder "AUS" gesendet wird. (Einstellung "EIN")


Kein Elektriker erforderlich!

So integrieren Sie das Funkmodul in Ihre Anlage:

Beibehaltung eines mechanischen Tasters:

Stecken Sie den Stecker in eine Steckdose.

Verbinden Sie das von NO-COM abgehende Kabel parallel zu dem Türöffner-Taster.

Alternativ (=bevorzugte Lösung)
Anschluss in die Zuleitung zum Türöffner:

Stecken Sie den Stecker in eine Steckdose.

Trennen Sie eine Ader der Schwachstrom-Zuleitung zum Türöffner auf und verbinden die beiden Enden mit dem abgehenden Kabel (NC-COM) des Funk-Moduls.

Ein bestehender Türöffner-Taster muss überbrückt werden und kann durch einen Funk-Wandsender ersetzt werden.

Sie können dann mit optionalen Wandsendern (DWS-11) oder Key-Sendern (DKS-10) oder Funk-Schaltmodul (DMS-20) + mechanischem Taster an beliebig vielen Orten innerhalb des Funkbereiches den Türöffner bedienen.

Hinweis: ein Direktanschluss an den Klemmen L und N (Phase und Null) ohne Stecker ist möglich, aber nur durch einen zugelassenen Fachmann, da 230V!
Tipp : ein möglicher 230V-Anschluss ist an der Primärseite des Klingeltrafos zu finden.

Wichtig: das Funk-Türöffnermodul kann nur mit Sendern der DIW-Funk-Serie + Intertechno geschaltet werden.

So bedient das Funkmodul den Schlüsselschalter:

Das Türöffner-Modul überbrückt den Schlüsselschalter durch Drücken der "EIN"-Taste eines Funk-Senders,
und zwar solange, bis wieder losgelassen wird
(max. 5 Sek., stabile Funkverbindung erforderlich, Einstellung "Tast")
bzw. bei EIN/AUS-Sendern bis wieder "AUS" gesendet wird. (Einstellung "EIN")

Als Funksender stehen Handsender, kleine Key-Sender, Funk-Wandsender ohne Kabel, die Sie überall befestigen können oder Tastmodule, die an Ihre bestehenden Taster angeschlossen werden können. Es passen alls Sender der DIW-Funk-Serie + Intertechno. Wählen Sie gerne aus den fertigen passenden Setangeboten aus.

So integrieren Sie das Funkmodul in Ihre Anlage:

Anschluss an einen Schlüsselschalter mit Tastfunktion:

• Stecken Sie den Stecker in eine 230V Steckdose.


• Verbinden Sie die Ausgangsklemmen NO-COM mit den beiden Anschlüssen des Schlüsselschalters.


• Jetzt können Sie sowohl mit dem Schlüsselschalter als auch mit dem Mini-Handsender aus dem Auto oder einem Funk-Wandschalter aus der Garage oder Haus das Tor öffnen und schließen.

Technische-Details

Funk-Empfänger-Modul:

• Eingangsspannung: 230V/50Hz
• Ausgang: potentialfrei, 1 Wechsler, Schaltleistung 10A (2300W)
• wiederanschließbare Schraubklemmen
• Funkfrequenz 433 MHz, selbstlernend
• 9 Speicherplätze für unterschiedliche Codierung - Diese bleiben auch bei Stromausfall erhalten
• Abmessungen: L.115mm x B.45mm x H.30mm.
• Hohe Reichweite bis 30m erreichbar - Schaltung auch durch Mauern und Türen (max. 1). 30m = maximale Reichweite bei freiem Funkfeld und besten Umgebungsbedingungen.
  "Hindernisse", wie Wände, Mauern, Bäume etc., auch fremde Funksysteme, Regen und Feuchtigkeit reduzieren die Reichweite. Stahlbetondecken meiden (max.1), Metall schirmt Funk ab.

---

• Beim Einsatz mehrerer Funk-Empfänger müssen diese einen Abstand von min. 0,50 m zueinander haben
• Der elektrische Anschluss Einbau ist durch einen zugelassenen Fachmann durchzuführen

Spezifikation Wandsender YWT-8500 Intertechno

• Bedient das Türöffner-Modul kabellos per Funk
• Problemlose und schnelle Montage selbst auf Holz, Glas, Fliesen, Tapeten, usw. (Doppelklebeband und Schrauben inkl.)
• Kindersicher
• Funkfrequenz 433 MHz - verfügbare Sendecodes: 256 (Codierräder unter der Wippe)
• Abmessungen: ca. 80 x 80 x 20 mm
• Farbe: weiß
• Benötigt 1 x A23 (Batterie inkl.)

Codierung: Unter der Wippe sind mittels zwei Drehschalter der Sendekanal (A bis P) und die Gerätenummer (1 bis 16) festzulegen, das ergibt 256 verschiedene Möglichkeiten!!. Auch bei Stromausfall bleibt diese Einstellung erhalten.
Mehrfachbetrieb: Sie können beliebig viele Schaltstellen einrichten. Einfach gleiche Codierung wählen. So kann z.B. ein Wandsender an der Tür, ein zweiter in der Küche oder Arbeitszimmer eingesetzt werden. Von überall können Sie dann den Türöffner bedienen

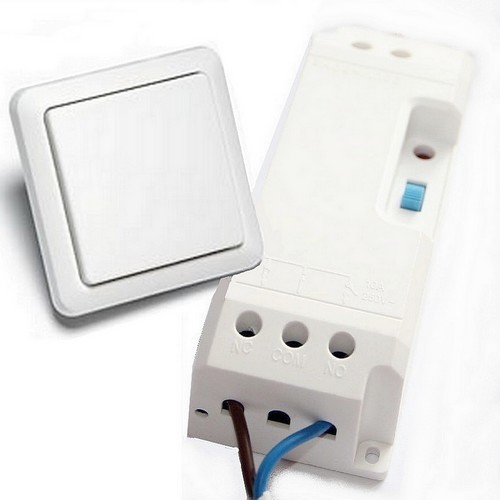

Bestell-Nummer: FTO-2090-W - DIW-Funktüröffner-Modul mit Stecker und Funk-Wandschalter als Sender, inkl. Anschlusskabel mit Stecker, Schaltanschluss-Kabel und Lüsterklemme, mit Funk-Wandschalter YWT-8500
Irrtum und technische Änderungen vorbehalten - Bedienungsanleitung [.pdf] - WEEE-Reg-Nr.: DE 47592106

---

Details zur Produktsicherheit
Hersteller: DIW-Dipl.-Ing.Weber Büroausstattung GmbH | Balanstr. 89b | 81539 München | Kontakt: info@diw-gmbh.de
Sicherheitshinweis: der Anschluss elektrischer Geräte darf nur von einer zugelassenen Fachkraft ausgeführt werden. Texte & Bilder © DIW-GmbH, München | DIW-Funk ist eine Marke der DIW-GmbH | Irrtum und Änderungen vorbehalten. | WEEE: DE47592106
